EMF020

m²

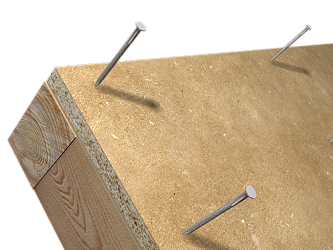

Laje de vigotas e painel estrutural de madeira.

72,75€

Laje tradicional com uma separação entre eixos de 60 cm, composta por vigotas de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido colocadas através de apoio sobre elemento estrutural; painel estrutural de madeira, de 15 mm de espessura, fixado com pregos, de aço galvanizado de alta aderência; membrana impermeabilizante bicamada de 5 mm de espessura, formada por uma membrana superior betuminosa fono-absorvente e uma lâmina inferior de feltro de poliéster, vedada com fita autocolante, de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, dessolidarização com banda perimetral autocolante dessolidarizante, de espuma de polietileno de células fechadas, de 4 mm de espessura e de 150 mm de largura, de cor cinzento, e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua; colocação e remoção de escoramento das vigotas. Inclusive conectores para laje de madeira e betão, arame de atar, separadores, elementos de atadura de vigotas e vigas de bordadura e aberturas.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

5,27

0,21

mt50spa101

kg

Pregos de aço.

0,045

1,56

0,07

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

16,04

0,21

mt07mee100ffi1faa

m³

Madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal para vigotas, de até 5 m de comprimento, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido.

0,008

463,50

3,71

mt08eff040aa

m²

Painel estrutural de madeira para uso em ambiente húmido, de 2500x1250 mm e 15 mm de espessura, segundo NP EN 312.

1,050

6,80

7,14

mt07emr111d

Ud

Prego, de 4 mm de diâmetro e 75 mm de comprimento, de aço galvanizado de alta aderência.

9,000

0,08

0,72

mt15pdr030a

m²

Membrana impermeabilizante bicamada de 5 mm de espessura, formada por uma membrana superior betuminosa fono-absorvente e uma lâmina inferior de feltro de poliéster.

1,050

11,70

12,29

mt15pdr050c

m

Fita autocolante, de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, intervalo de temperatura de trabalho de -40 a 80°C, para a vedação nos encontros dos painéis e para a fixação e a vedação de lâminas impermeabilizantes e para o controlo do vapor, fornecida em rolos de 25 m de comprimento.

0,500

1,22

0,61

mt16pdr030a

m

Banda perimetral autocolante dessolidarizante, de espuma de polietileno de células fechadas, de 4 mm de espessura e de 150 mm de largura, de cor cinzento.

1,000

1,68

1,68

mt07emr200a

Ud

Parafuso de aço galvanizado qualidade 6.8 segundo EN ISO 898-1, tipo M-7,5, de cabeça hexagonal e rosca métrica total segundo DIN 931 e NP EN ISO 4014, de 7,5 mm de diâmetro e 155 mm de comprimento, com anel de retenção, para a sua utilização como conectores em lajes de madeira e betão.

6,100

2,32

14,15

mt07aco020o

Ud

Separador homologado para malha electrossoldada.

2,000

0,09

0,18

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

1,64

1,80

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,017

1,10

0,02

mt10hes060fAEe

m³

Betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1.

0,042

169,93

7,14

mo048

h

Oficial de 1ª montador de estruturas de madeira.

0,609

19,66

11,97

mo095

h

Ajudante de montador de estruturas de madeira.

0,202

19,18

3,87

mo044

h

Oficial de 1ª cofrador.

0,100

19,66

1,97

mo091

h

Ajudante de cofrador.

0,100

19,18

1,92

mo043

h

Oficial de 1ª armador de ferro.

0,022

19,66

0,43

mo090

h

Ajudante de armador de ferro.

0,022

19,18

0,42

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,008

19,66

0,16

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,034

19,18

0,65

%

Custos directos complementares

2,000

71,32

1,43

Custo de manutenção decenal: 10,91€ nos primeiros 10 anos.

Total:

72,75

UNIDADE DE OBRA EMF020: LAJE DE VIGOTAS E PAINEL ESTRUTURAL DE MADEIRA.

CARACTERÍSTICAS TÉCNICAS

Laje tradicional com uma separação entre eixos de 60 cm, composta por vigotas de madeira serrada de pinheiro-bravo (Pinus pinaster) procedente de Portugal, de 70x70 mm de secção, classe resistente C18 segundo EN 338 e EN 1912, qualidade estrutural E segundo NP 4305; para classe de risco 1 segundo NP EN 335, com protecção contra agentes bióticos que corresponde com a classe de penetração NP1 segundo EN 351-1, com acabamento polido colocadas através de apoio sobre elemento estrutural; painel estrutural de madeira, de 15 mm de espessura, fixado com pregos, de aço galvanizado de alta aderência; membrana impermeabilizante bicamada de 5 mm de espessura, formada por uma membrana superior betuminosa fono-absorvente e uma lâmina inferior de feltro de poliéster, vedada com fita autocolante, de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, dessolidarização com banda perimetral autocolante dessolidarizante, de espuma de polietileno de células fechadas, de 4 mm de espessura e de 150 mm de largura, de cor cinzento, e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central, e betonagem com grua; colocação e remoção de escoramento das vigotas. Inclusive conectores para laje de madeira e betão, arame de atar, separadores, elementos de atadura de vigotas e vigas de bordadura e aberturas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 02 01

Madeira.

11,689

10,626

17 04 05

Ferro e aço.

0,214

0,102

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,073

0,122

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,137

0,091

Resíduos gerados:

12,113

10,941

15 01 01

Embalagens de papel e cartão.

0,954

1,272

17 02 03

Plástico.

0,588

0,980

17 02 01

Madeira.

0,101

0,092

Embalagens:

1,643

2,344

Total resíduos:

13,756

13,285
